東元冷氣室外機機版分析--室外機關不了機
房間室內機：MS725B9，客廳室內機：MS745B9，一分二定頻室外機。
某天凌晨，覺得冷氣變得好冷，於是半夜起來關冷氣，但整晚還是很冷，棉被包得緊緊的，關冷氣之後還聽到喀喀幾聲，還以為是樓上漏水了。早上上班的時候才發現窗外的室外機怎麼還在運作？
於是拆開房間的室內機，沒想到鋁鰭片那邊結了一堆冰，查了網路說可能是濾網太髒，於是順便把濾網洗洗了，但想想不合理，原因應該是室外機持續運作，室內機風扇已經關閉，所以冷氣送不出來，積在鋁鰭片那邊，一下就結冰了。
急著上班，想說房間要先開一整天的冷氣了，看到網路說可能是機版的繼電器壞了，然後可以先從總開關那邊把電源關閉，好險我之前都有先貼貼紙註明開關用途，關了之後就先去上班了。

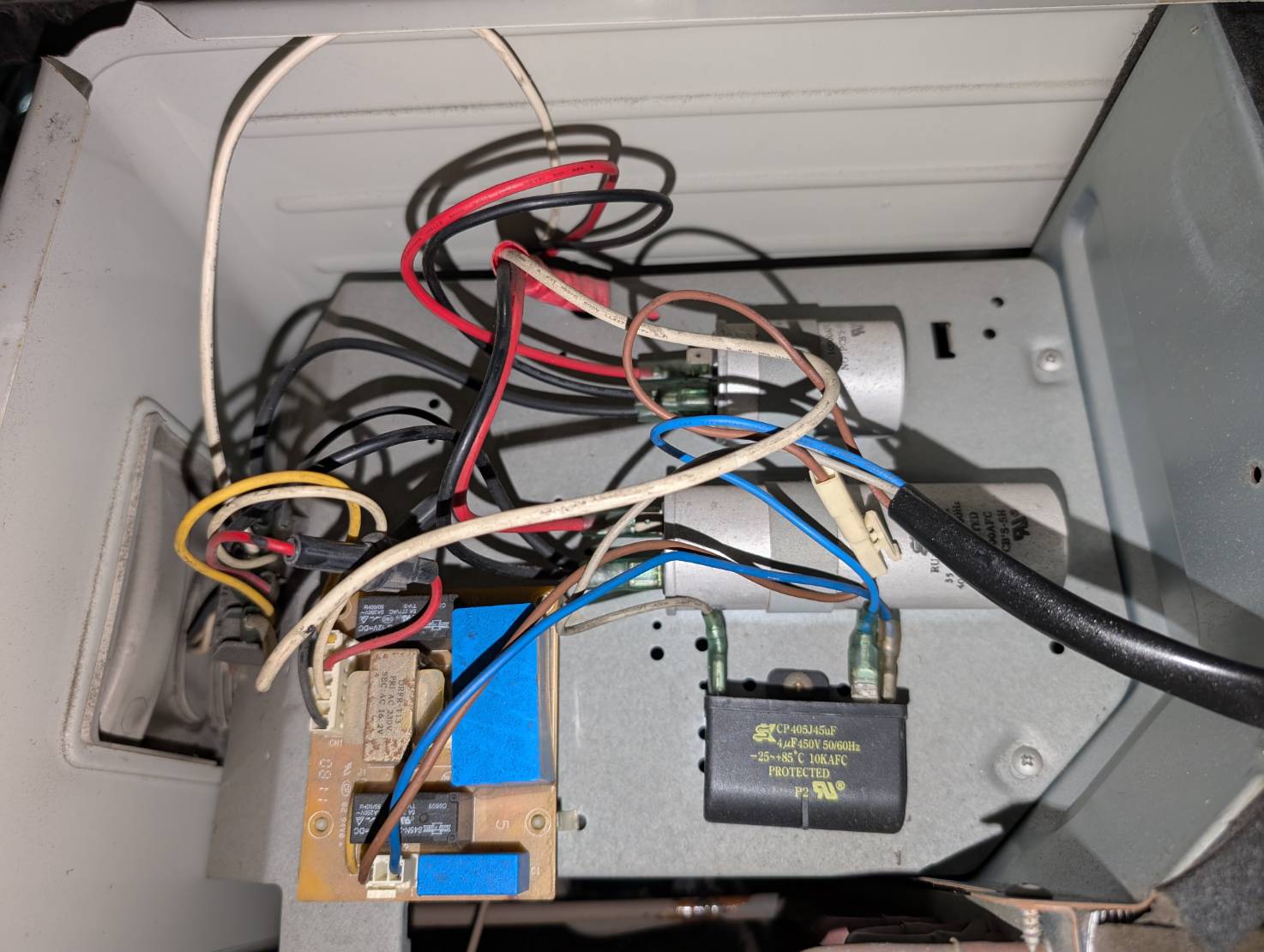

晚上回家之後，打開室外機的機版，恩，有點小複雜。
繼電器的原理算簡單的，用一組電去控制後面的開關，如果壞了，應該是永遠打不開，或是時開時不開，我的情況則是恆開，代表是開關黏住了，當晚兩顆都敲一敲還是沒用，隔天早上起來，冷氣突然就可以關了。
雖然暫時好了，但還是要自己準備維修，上次換個風扇的啟動電容，上圖右下角那一顆黑色的（SH-CAP 4uF ± 5%，450V，50/60Hz， -25~70C 04/08），零件很便宜 -- $80，師傅來的話一趟就要 $1200，如果是可插拔的零件就自己學著換，安全第一就好。
拆下機版，兩顆繼電器的型號都是一樣的，845N-2C-C，還順便學了 DPDT，（Pole 跟 Throw）的設計，但繼電器是焊在機版上的，自己解焊有點麻煩，剛好小孩有一個電包他說學校有學，所以就決定自己先買零件來換了。
同時也跟東元報修，說只能換機版，約三千多元，還要找的到零件才可以。
我先把電路板背後的顏色標好，但看了一個晚上還是搞不懂兩台室內機怎麼去控制兩台壓縮機的。機版共有六條線，四條進，兩條出（控制風扇），怎麼沒看到控制壓縮機的線？
今天再多拍了其他線路的圖，手繪到紙上
最後再用 Google Slide 畫好，這樣清楚多了
畫成這樣就清楚多了，左邊八條線是室外機的輸入，左排四條粗線直接控制兩個壓縮機，四條細線接到機版控制風扇，中間那塊大灰色是機版，有兩個繼電器（845N-2C-C），8 pin，2 pin 控制，6pin 是雙軸雙切
因為壓縮機有兩個，風扇只有一個，所以啟動風扇的開關一定是一個 OR 運算
if (室內機 A 啟動 OR 室內機 B 啟動) {
啟動風扇();
}
其實還滿多未解之謎的，但我想這輩子應該都不會有答案了，將來換變頻冷氣之後，機版更複雜，一般人是無法自己維修的
- 為何控制風扇的繼電器會造成壓縮機永遠啟動？
- 找不到 DFRF T13 的 Datasheet，2 pin input，2 pin output
- Unknown 那一顆元件，不知道為什麼可以輸入 2 pin，然後輸出變成 3 pin?
這次也從兒子學到電容是有極性的，之前一直以為電容是無極性的。
參考資料：
- https://www.cnblogs.com/youchihwang/p/7083950.html
- https://www.mobile01.com/topicdetail.php?f=168&t=4410595
==========================================================
20240831 更新
七月問了原廠報價後，我先從蝦皮買了相同規格的繼電器，打算接下來如果問題又複現，就死馬當活馬醫，因為原廠也是換整個主機板，也順便驗證一下我的理解對不對。
等到 8/29，早上關冷氣之後，又聽到室內機結冰的喀喀聲，趕快到外面把總電源關掉，這次一樣先拆板子，再敲敲，第二天沒效，沒想到第三天又自動好了，但想想還是趁著有空趕快自己來換換吧，第一個問題就是要怎麼決定是哪一個繼電器壞掉？聽聲音完全聽不出來，所以決定先拔有空接的那一個，論點是小台的室內機會接到二等的繼電器。
等大兒子把繼電器解焊之後，先把板子接回室外機，此時用遙控器開關兩台室內機，結果發現開房間室內機的時候，壓縮機沒有運轉，那應該就是這個了 (後來學到通電之後，壓縮機會等待三分鐘才開始啟動，此為內建保護機制)，接著把新的繼電器焊好之後，接上去，會動！知識無價！
隔天又發現室外機散熱鰭片超髒，又把室外機背板跟側板拆下來，把所有散熱鰭片刷一刷，洗一洗，舒服～
